Engrenagem 3D
Neste tutorial vamos aprender como desenhar uma engrenagem 3D no Corel.

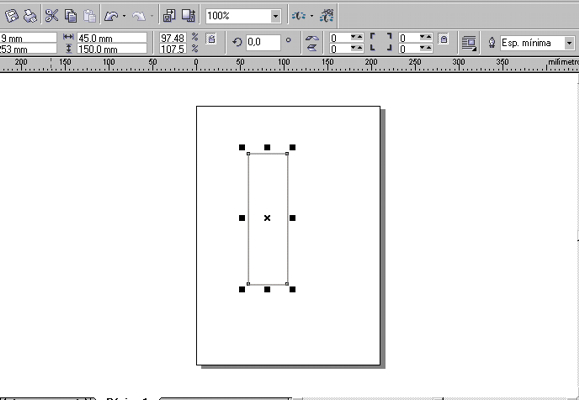

1. Com o Corel Draw aberto, desenhe um retangulo com 45 de altura por 150 de lagura.
2. Arredonde um pouco os cantos.
3. No menu desdobravel pegue a ferramenta Envelope Interativo
Na barra de propriedades clique na opção
Modo Envelope em linha reta.
4. Pegue os cantos superiores, clique e arraste para o meio da linha, deixe como na imagem abaixo.
5. Clique uma vez na ferramenta de seleção, e clique duas vezes no objeto, isso aparecerá as alças de rotação. Com CTRL pressionado clique naquele alvo pequeno que se encontra no meio do objeto e arraste para baixo até a linha do objeto como mostra a imagem abaixo.
6. Pressione a tecla + no teclado(isso duplicará o objeto), pressione a tecla CTRL, com a tecla CTRL pressionada clique na alça de rotação e arraste até o segundo ponto, como mostra a imagem abaixo.
.

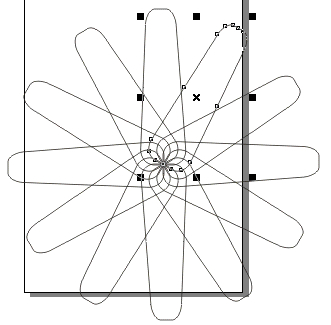

7. Feito isso, pressione as teclas CTRL + D até se fecha, como mostra a imagem abaixo.

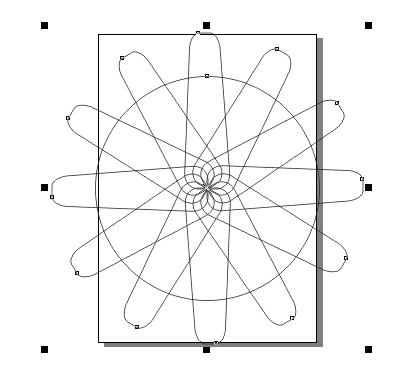

8. Agora agrupe tudo, faça o cículo perfeiro 145 por145 mm, feito isso de um clique duplo na ferramenta de seleção e pressione a tecla P (esse comando centraliza os objetos selecionados na tela).

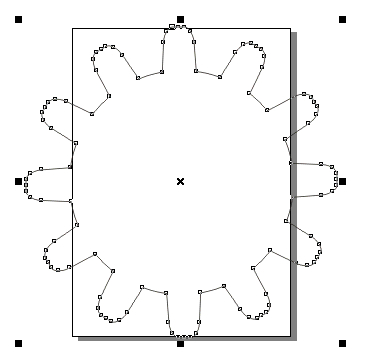

9. Agora com todos os objetos selecionados vá até o menu Organizar > Formato > Soldar, a imagem deve ficar mais ou menos assim:

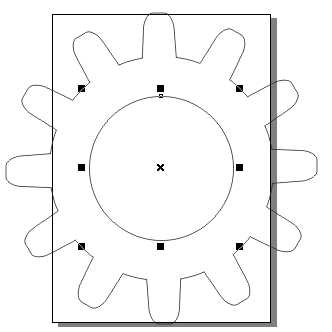

10. Faça um ciculo perfeito de 100 por 100mm e pressione a tecla P, feito isso vá no menu Organizar > Combinar ou pressione as teclas CTRL + L.

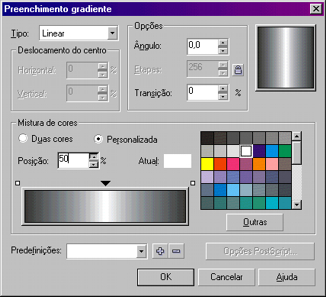

11. Feito isso você deve colocar o preenchimento gradiente, irá abrir a janela do preenchimento gradiente, escolha a opção Personalizada, no primeiro ponto do lado esquerdo coloque a cor preta e no ponto do lado direito também, coloque um ponto na posição de 50% coloque a cor branca e de OK.

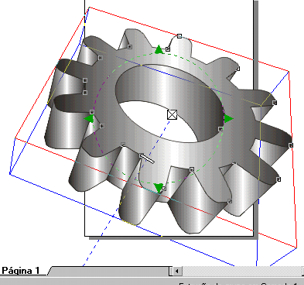

12. Pronto, pegue a ferramenta de Extrusão Interativa e faça o que quiser.
Final. Aí está nossa engrenagem 3d.
